Сертификация КТП

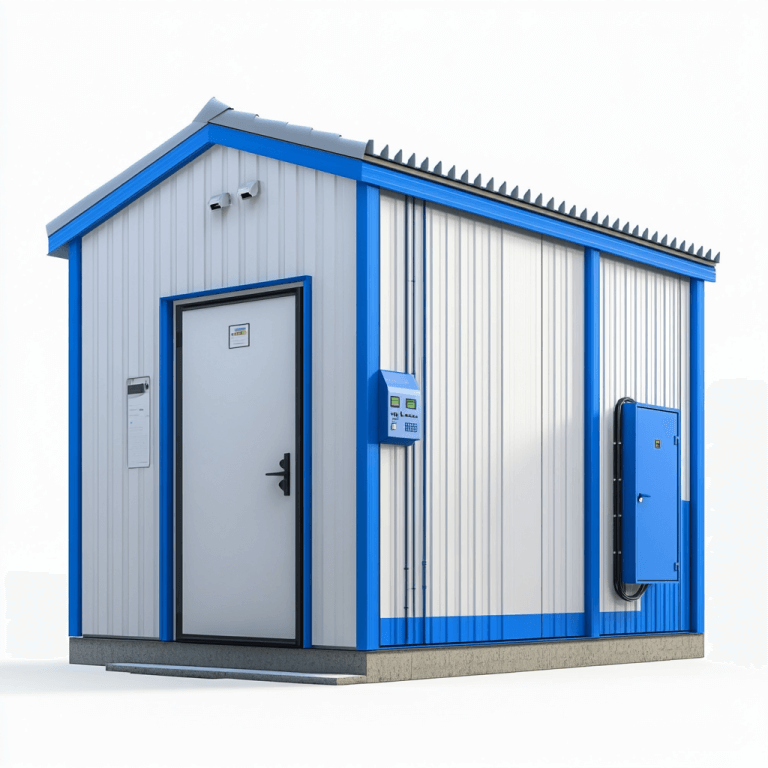

Комплектные трансформаторные подстанции (КТП) — оборудование, предназначенное для преобразования, распределения электроэнергии. Основная функция установки — преобразование высокого напряжения, которое поступает от линий электропередачи (6-10 кВ), до низкого (0,4 кВ). В состав входят трансформатор, распределительные устройства, системы управления. Подстанции обеспечивают электроснабжением жилые, промышленные объекты, других потребителей.

Изделия относятся к категории высоковольтного оборудования. Для реализации устройств необходимо получить разрешительную документацию. Сертификат на КТП можно оформить добровольно, безопасность и соответствие продукции установленным нормам подтверждается в форме декларирования.

Классификация КТП

Установки подразделяются на типы в зависимости от конструктивных особенностей, назначения. Классификация оборудования включает категории:

Подходящий тип и конструкция подбираются исходя из требований, условий эксплуатации.

Нужен ли сертификат на комплектные подстанции

КТП не требуют обязательной сертификации по стандартам ГОСТ Р, техническим регламентам ЕАЭС (ТР ТС). Тем не менее, согласно ПП РФ № 2425 продукция включена в список оборудования, на которое необходимо оформлять декларацию о соответствии.

Схемы декларирования для установок:

1д, 3д, 6д :

• применяются для серийного выпуска;
• предполагают лабораторные испытания, анализ производственных условий; для схемы 6д дополнительно требуется сертификат системы менеджмента качества (СМК).

2д, 4д:

• используются для партии продукции или отдельных экземпляров;
• исследования проводятся на выборке образцов партии.

5д:

• применяется для серийного производства с учетом планируемых модификаций продукции;
• включает испытания типа, анализ состояния производства.

Срок действия разрешительного документа не может превышать 5 лет. Для схем 2д и 4д — действует на конкретную партию товаров.

Оформление протокола испытаний на КТП

Декларирование КТП в национальной системе РФ включает оценку в соответствии с требованиями:

• ГОСТ 1516.3-96 — применим к электрическим устройствам с напряжением до 750 кВ. Основное внимание уделяется проверке прочности электроизоляции;
• ГОСТ 14695-80 — распространяется на трансформаторные подстанции мощностью от 25 до 2500 кВ·А с напряжением до 10 кВ. Стандарт определяет требования к конструкциям, безопасности, эксплуатации подстанций.

Испытания устройств — обязательный этап проверки соответствия. Исследования проводятся только в аккредитованной испытательной лаборатории (ИЛ). Включают следующие проверки:

• оценку прочности корпуса, его устойчивости к механическим воздействиям, вибрационным нагрузкам, наличие приспособлений для подъема, перемещения шкафов или блоков при монтаже, другие характеристики конструкции;
• испытания на выносливость в условиях экстремальных температур, климатических факторов;
• тестирование на соответствие заявленным параметрам мощности, напряжения;
• диагностику на защиту от перегрева в обычных и аварийных режимах эксплуатации (температура нагрева нетоковедущих частей, с которыми можно контактировать, не должна превышать 70°C);
• тестирование эффективности защитных устройств для их корректного срабатывания при аварийных ситуациях;
• проверка системы заземления для безопасности, снижения электрических рисков;
• контроль правильного разделения цепей, проводов для исключения перегрузок, коротких замыканий;
• проверка конструкции на соблюдение требований противопожарных норм;
• прочие параметры, предусмотренные стандартами.

Важно! Полученные в результате лабораторной экспертизы данные заносятся в протокол испытаний (ПИ). При соответствии всех показателей требованиям ГОСТ оформляется декларация.

Подготовка НТД для производства КТП

У изготовителя в РФ должна быть нормативно-техническая документация (НТД) для производства КТП. Это может быть ГОСТ или разработанные технические условия (ТУ), если стандарт не подходит для конкретного вида продукции.

Справка! При желании ТУ могут быть внесены в единый федеральный реестр. Регистрация в ФАИРиМ узаконит документ, исключит его аннулирование.

Кроме того, для выпуска подстанций необходимо подготовить:

• технический паспорт — содержит основные характеристики электроустановки, размеры, параметры, назначение, способы применения, а также меры предосторожности;
• руководство по эксплуатации — включает информацию о конструкции оборудования, его технических свойствах, рекомендации по использованию, монтажу, ремонту;

Документы должны быть приложены к товару, чтобы обеспечить безопасное и эффективное его использование.

Важно! Для КТП, предназначенных для использования на опасных промышленных объектах, разрабатывается Обоснование безопасности (ОБ). ОБ описывает необходимые меры, которые обеспечивают безопасную эксплуатацию устройства.

Добровольная сертификация КТП

Производитель или импортер по собственной инициативе вправе дополнительно подтвердить качество продукции в форме добровольной сертификации. Процедура  проводится на соответствие ГОСТам или ТУ. Это позволяет подтвердить характеристики изделия требованиям ТУ или пунктам ГОСТ, которые не были учтены при оценке продукции в процессе декларирования.

Так, например, для комплектных трансформаторных подстанций можно удостоверить соответствие параметрам мощности и напряжения, устойчивость к токам короткого замыкания и механическую прочность оборудования.

Преимущества добровольной сертификации:

• привлечение новых клиентов — продукты с добровольным сертификатом воспринимаются как более надежные;
• подтверждение уникальных свойств изделия;
• маркетинговый инструмент — можно использовать для продвижения продукции.

Также возможна сертификация систем менеджмента по стандартам ИСО:

• ИСО 9001 — подтверждает наличие СМК для повышения эффективности процессов и стабильности качества продукции;
• ИСО 14001 — демонстрирует внедрение системы экологического менеджмента для минимизации воздействия на окружающую среду;
• ИСО 45001 — подтверждает создание системы охраны труда для предотвращения травм и профессиональных заболеваний.

Добровольные сертификаты соответствия на КТП действуют до трёх лет.

Этапы сертификации КТП

Чтобы пройти процедуры оценки, заявитель должен представить:

• заявку;
• регистрационные данные компании;
• актуальные нормативные документы – ГОСТ /ТУ;
• технический паспорт изделия;
• эксплуатационные материалы;
• контракт с сопроводительными документами (для импортных товаров).

Список дополнительных документов помогут сформировать специалисты центра «ОптимаТест».

Процедура оценки включает несколько этапов:

• проверка документации;
• аудит производства (для серийных установок);
• испытания образцов;
• фиксация итогов в ПИ;
• регистрация разрешительных документов.
